NBNC75BTU11
NEUTRIK
제품코드 : 12505
특징
BNC 타입의 라인형 커넥터가격
옵션 & 수량 & 장바구니
수량 :
소비자 가격 :
장바구니담기
관심상품담기
구매정보
제품상태 :
판매중
무이자 할부:
무료배송 :
10만원 이상 구매 시 무료
제품관련 URL
영상기기 > 케이블/케이스 > 컨넥터/젠더 > 종류 > BNC
제품사진
이 제품의 연관제품
뮤플의 한 마디
“”
제품 상세설명

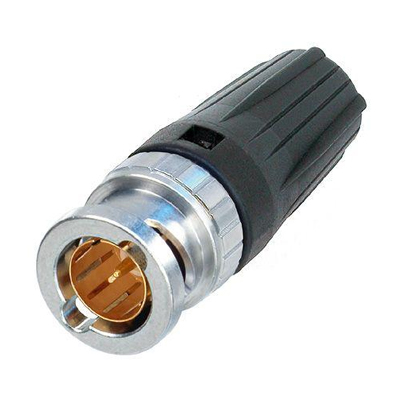

NBNC75BTU11
The rearTWIST HD BNC cable connector offers a true 75 Ω design and is perfectly suitable for HD applications.
The patented rearTWIST boot guarantees easy access even in high density applications and offers color coding.
Suitable cables:
Belden 1694A (ANH), Belden 4694R, Bryant BD SD11, Canare L-4.5CHD, Clark Wire CD7506-0, CommScope 5765, Gepco VSD2001, Suhner S05163-02, Suhner S05133-07, Percon VK77
Crimp size:
Pin: 1.6 mm (square)
Shield: 7.36 mm (hex)
Feature
HD / rearTWIST방식 / 75Ω / Pin :1.6mm(square), Shield : 7.36mm(hex)
Contact : - / Type : 케이블형 / Gender : 수 / Color : 블랙
| Product | |
| Title | NBNC75BTU11 |
| Connection Type | BNC 75 Ω |
| Gender | male |
| Electrical | |
| Contact resistance | ≤ 3 mΩ (inner) |
| Contact resistance | ≤ 2 mΩ (outer) |
| Dielectric strength | 1,5 kVdc |
| Impedance | 75 Ω |
| Insulation resistance | > 5 GΩ |
| Rated voltage | <50 V |
| VSWR | ≤1.050/>32 dB up to 1 GHz ≤1.065/>30 dB up to 2 GHz ≤1.100/>26 dB up to 3 Ghz |
| Mechanical | |
| Cable O.D. | 7.3 mm |
| Cable retention | > 30 N (Center) |
| Crimp size | 7,36 Hex crimp (shield) acc. MIL22520/5-41(A) |
| Crimp size (pin) | 1,6 Square crimp (pin) acc. IEC 60803 (die designation 2) |
| Insertion force | < 25 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | |
| Locking device | Bayonett |
| Cable anchoring | Jacket crimping |
| Material | |
| Contacts | Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact) |
| Insert | PTFE |
| Shell | Brass (CuZn39Pb3) |
| Shell plating | Optalloy® |
| Environmental | |
| Temperature range | -30 °C to 85 °C |
| Contact crimpability | Complies with IEC 60803 and IEC 60352-2 |
