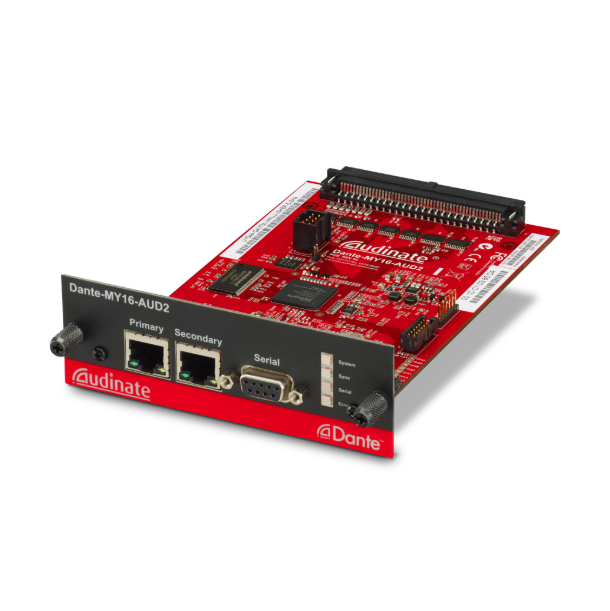

Dante-MY16-AUD2 카드는 완벽하게 호환되는 Yamaha Mini-YGDAI 표준 카드로, Dante에서 Yamaha 믹서, 프로세서 또는 파워 앰프를 즉시 사용할 수 있게 합니다. 각 Dante-MY16-AUD2는 16 개의 양방향 오디오 채널(96 kHz에서 8 개) 및 Gigagit Ethernet을 통한 완전 Dante 네트워크 오디오 redundancy를 제공합니다.

16-Channel Dante Network I/O Card

• 이전에 지원된 48 및 96 kHz 샘플링 레이트 외에도 44.1 및 88.2kHz 샘플링 레이트를 지원합니다.
• 샘플링 레이트 pull-up/down을 사용하여 오디오를 프레임 레이트 변환을 마친 비디오와 동기화 할 수 있습니다.
• Dante-MY16-AUD2 카드는 Secondary Ethernet 포트를 통해 데이지 체인 연결할 수 있습니다.
• Dante-MY16-AUD2는 Dante Controller를 사용해 PIN 잠금 및 잠금 해제를 할 수 있습니다.

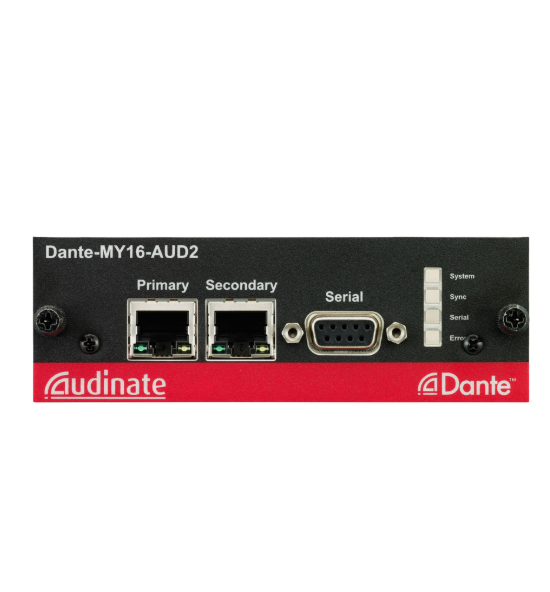

• Dante I/O용 2x RJ-45, RS232-C용 1xD-sub 9핀 커넥터.
• Latency는 다섯 가지 프리셋 값에서 선택할 수 있음: 0.25 ms, 0.5 ms, 1.0 ms, 2.0 ms, 또는 5.0 ms.
• 여러 개의 Dante-MY16-AUD2 카드를 사용하면 16개 이상의 오디오 채널이 전송될 수 있습니다.
• 네트워크 기기를 위한 자동 복구 및 설정 기기 이름은 필요에 따라 정할 수 있습니다.
• 오디오 인터페이스 없이 직접 PC 또는 Mac 오디오 입력 및 출력 가능.

Dasiy Chain 구성(스위치 모드)

결함 없는 Dante Redundancy

16-channel Live Recording

48-channel Live Recording

Live SR System

Installed Sound

HA 원격 연결 예시

이 그림에서 Yamaha LS9 콘솔은 HA Remote Controller의 기능을 합니다. 설치된 Dante-MY16-AUD 카드의 Primary Ethernet 포트를 통해 네트워크 스위치로 연결됩니다. Dante-MY16-AUD 카드는 Dante Controller를 통해 HA Remote Mode 2로 연결됩니다(자세한 정보는 Dante-MY16-AUD 사용자 안내서 v1.23를 참조하십시오).

일반 사양
오디오 채널	16IN / 16OUT
샘플링 레이트	44.1kHz, 48kHz, 88.2kHz 및 96kHz
샘플링 레이트 pull-up/down	4.1667, 0.1, -0.1, 및 - 4.0 %
Sample bit-depth	16, 24 또는 32-bit PCM
네트워크	2 x Gigabit(1000Mbps) Ethernet RJ45 커넥터
Redundancy	듀얼 Ethernet 네트워크를 사용해 결함 없는 Dante audio redundancy(redundant mode)
데이지 체인	여러 개의 Dante-MY16-AUD2 카드로 데이지 체인으로 연결 (switched mode)
HA Remote	HA Remote 가능한 Yamaha 제품 지원
확장 가능성	My16과 호환되는 슬롯에 최대 64x64 오디오 채널에 Dante-MY16-AUD2 카드를 네 개 까지 설치

호환되는 Yamaha 장비
디지털 믹서	CS-R10, DSP-R10, RPio622, CL5/3/1, QL5/1, PM5D, DSP5D, M7CL, LS9, DM2000, DM1000, 02R96, 01V96, 01V96i
인터페이스	RSio64-D
프로세서	MRX7-D, MTX5-D, DME24N, DME64N
파워 앰프	TX4n, TX5n, TX6n
