애양교회 음향/영상 시공 리뷰
작성자 : 뮤플지기
작성일 : 2011-10-20 오전 12:00:00
조회수 : 7852
추천수 : 0

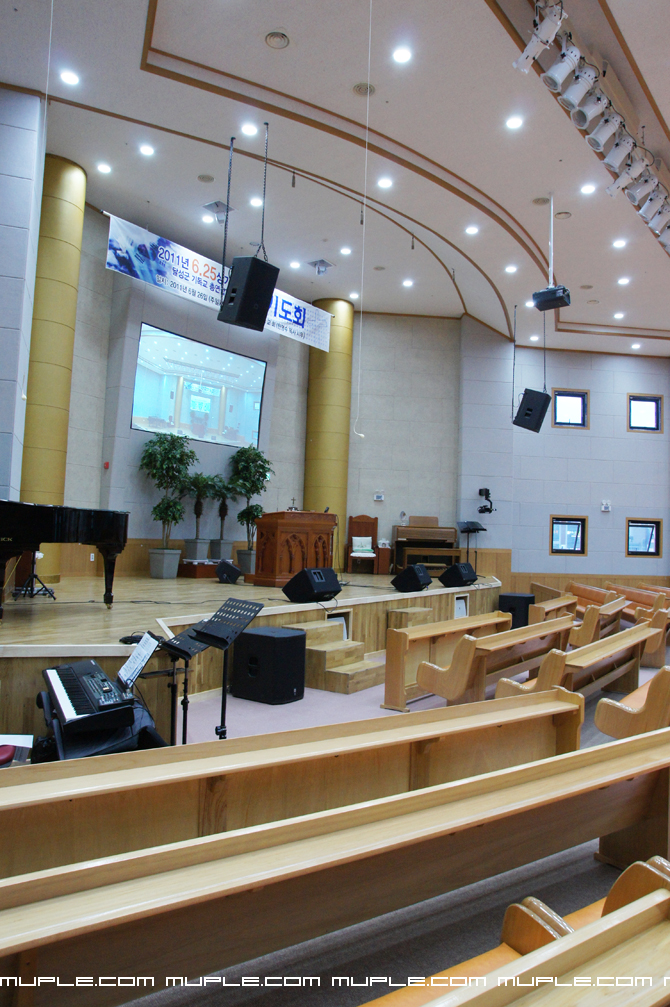

대구에 위치한 애양교회 입니다.

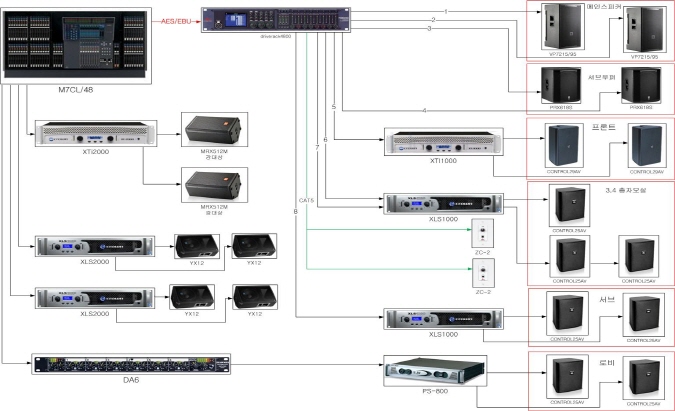

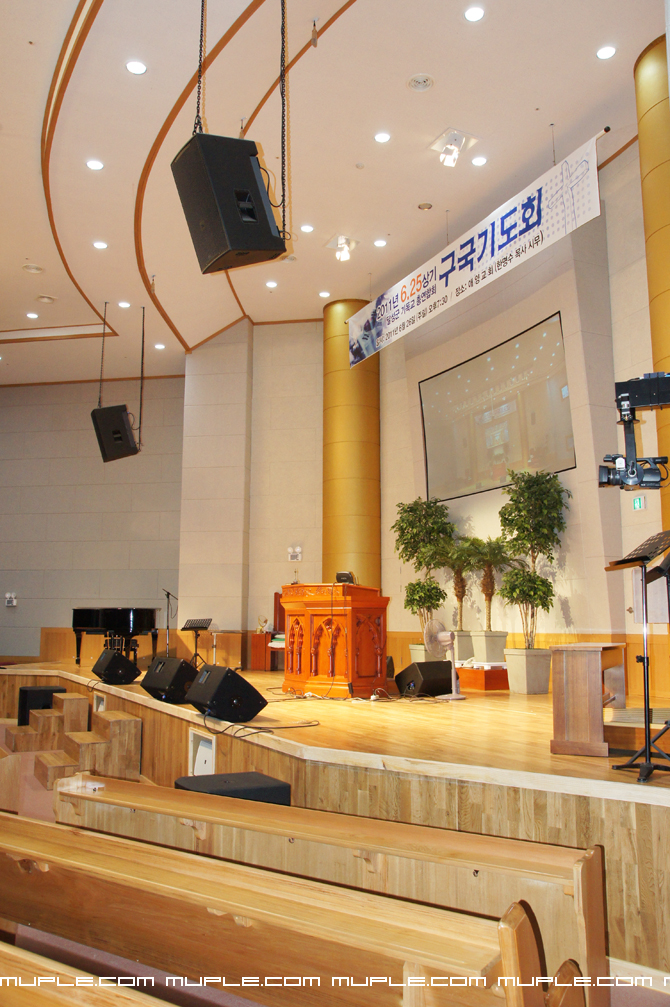

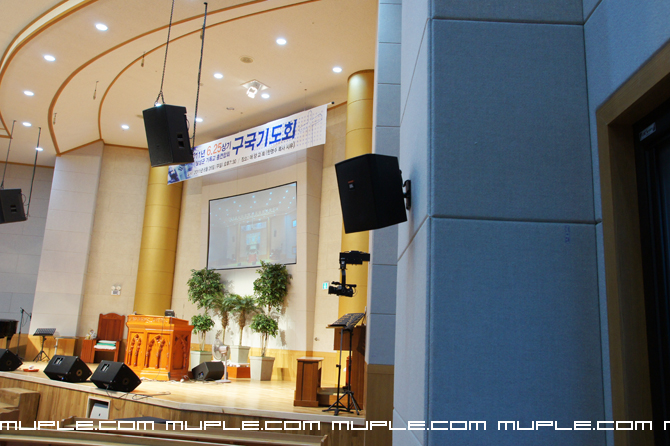

[음향시스템 블록]

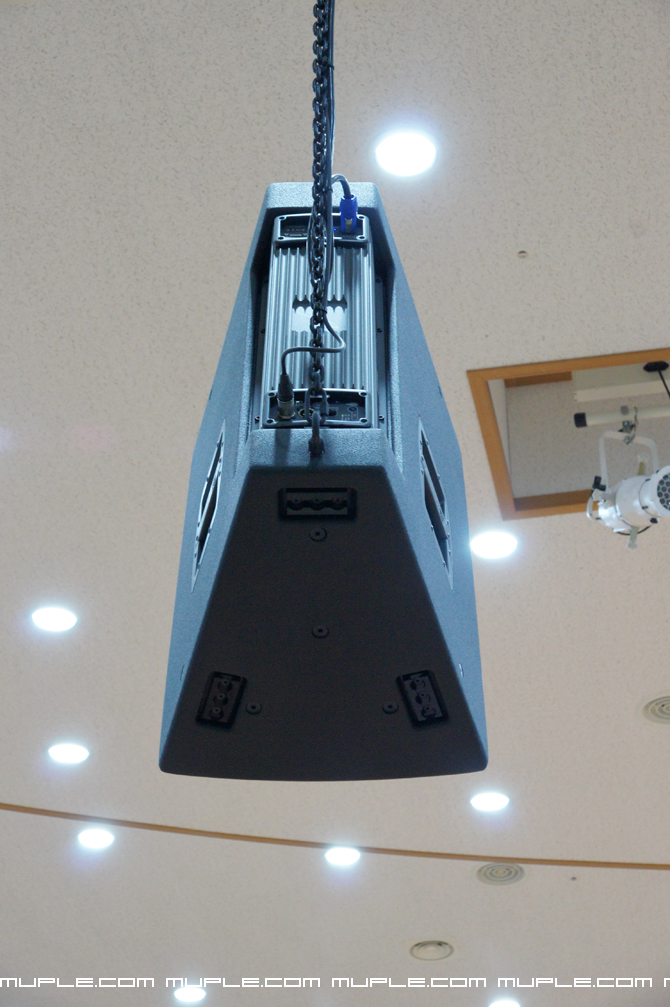

메인스피커로는 JBL사의 VP7215/95DP 제품을 사용했습니다.
15인치 2웨이 파워드 스피커로 137 dB SPL 1m의 최대 음압을 내주는
컴팩트하면서 파워풀한 스피커 입니다.
옵션 인풋모듈로 HiQnet System Architect™ 으로 네트워크 컨트롤 및 모니터링이 가능한
DPAN 과 DPCN (CobraNet™ digital audio input) 을 사용가능 한 제품 입니다.

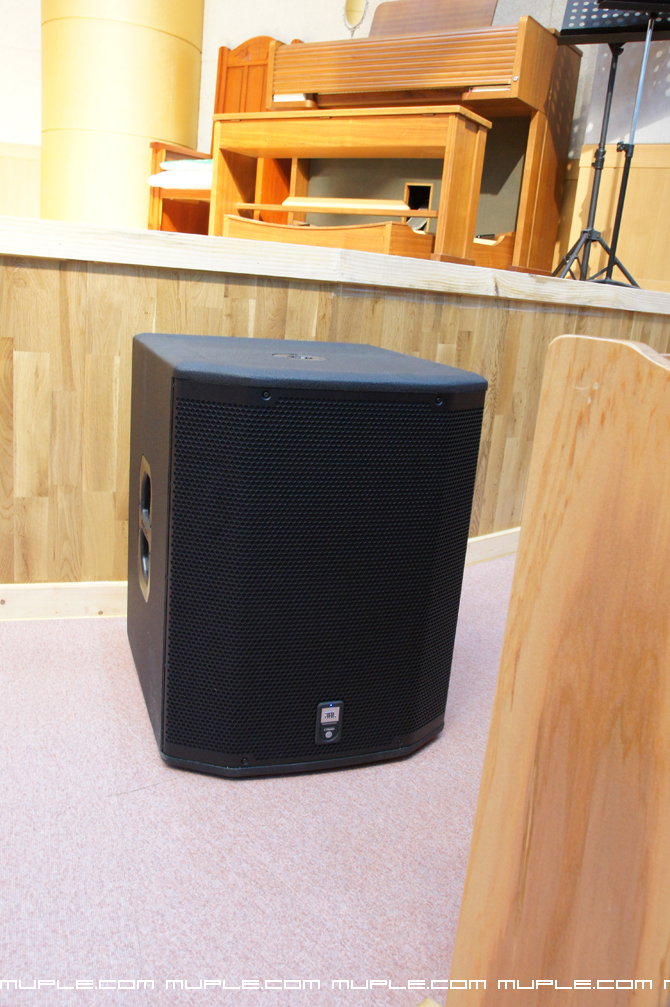

JBL의 PRX618S 18인치 싱글 파워드 서브우퍼입니다.
600 Watt Class-D 크라운 앰프를 내장한 제품으로
컴팩트한 사이즈에도 훌륭한 출력을 내주었습니다.

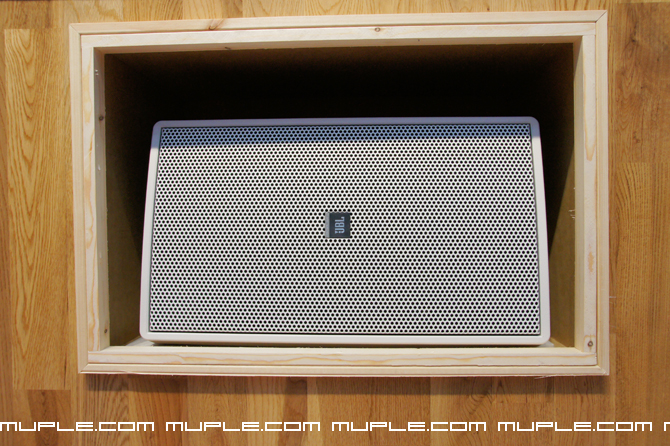

강단 아래부분에 프론트용 스피커로
JBL사의 CONTROL 29AV제품을 사용하여 강단 앞부분을 커버 하였습니다.

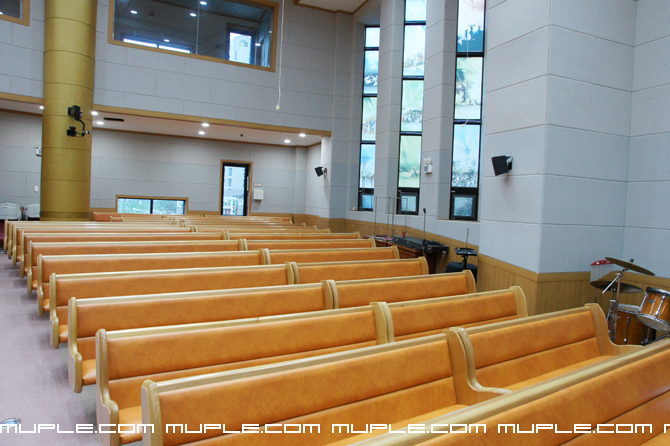

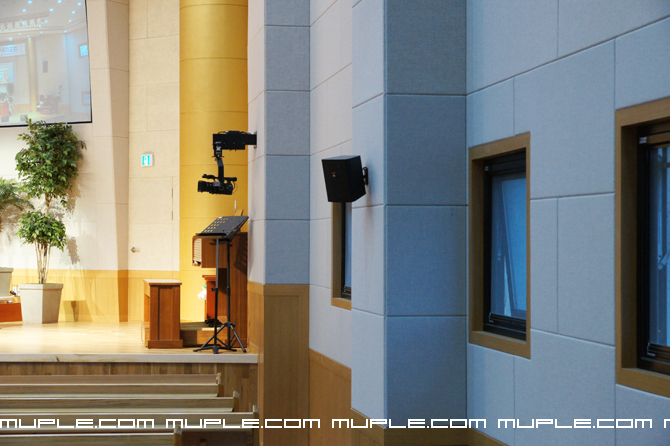

[서브스피커]
서브스피커로 JBL사의 CONTROL 25AV 스피커를 사용하였습니다.
5.25인치 우퍼와 20mm 트위터를 내장하였고 200W의 출력과 100 x 100 도의 지향각을 가진 제품입니다.

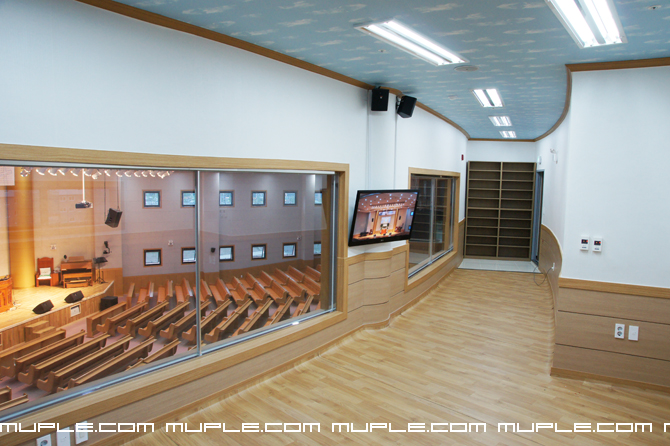

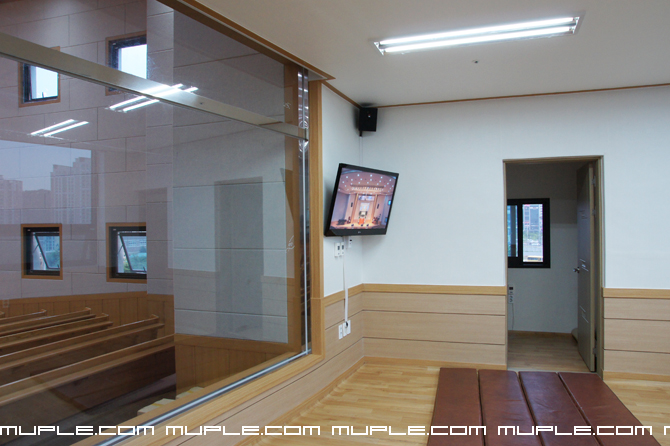

[자모실 스피커]
자모실은 1층과 2층에 두군데가 있고
모두 JBL사의 CONTROL 25AV 스피커 사용하였습니다.

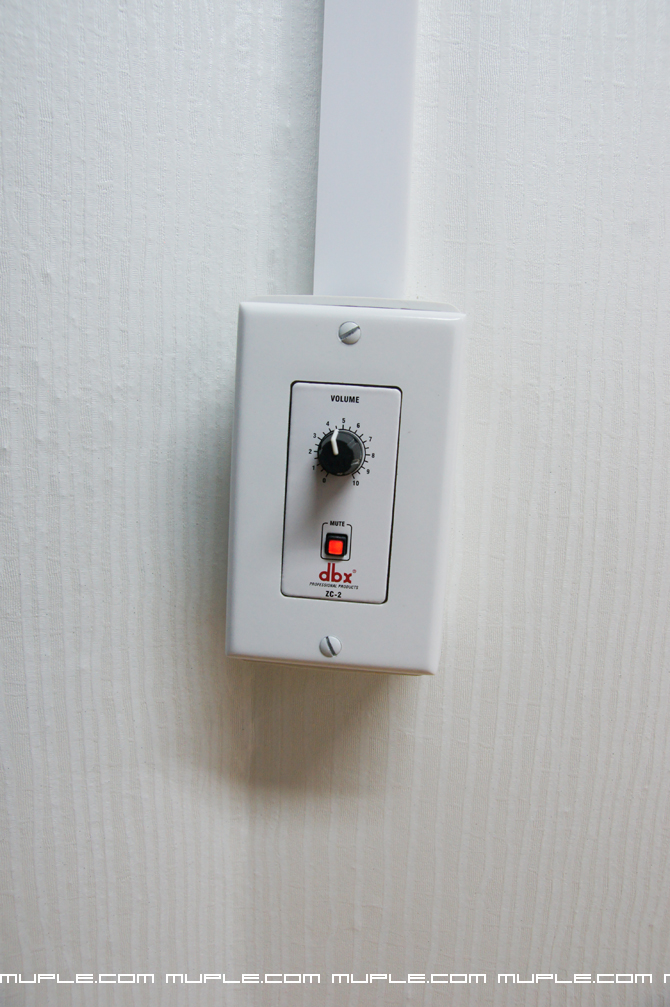

메인프로세서인 DRIVERACK4800에 UTP케이블로 연결된
ZC-2 존컨트롤러를 사용하여 볼륨조절과 on/off 가 가능하도록 하였습니다.

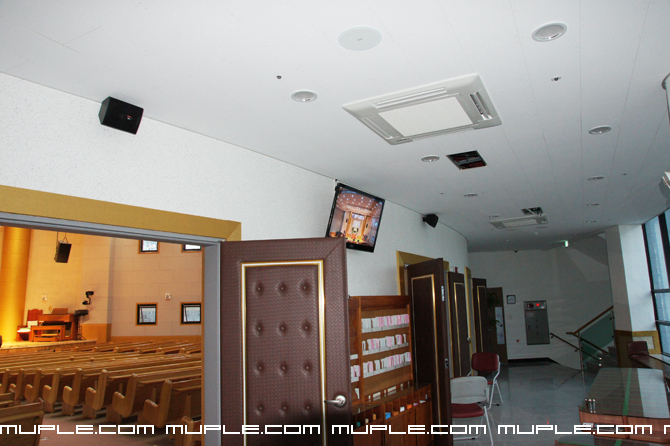

[로비 스피커]
로비스피커 역시 JBL사의 CONTROL 25AV 스피커 사용하였습니다.

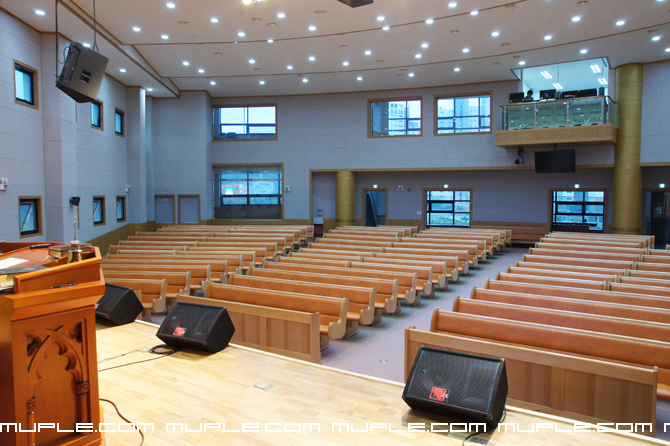

[스테이지 모니터스피커]

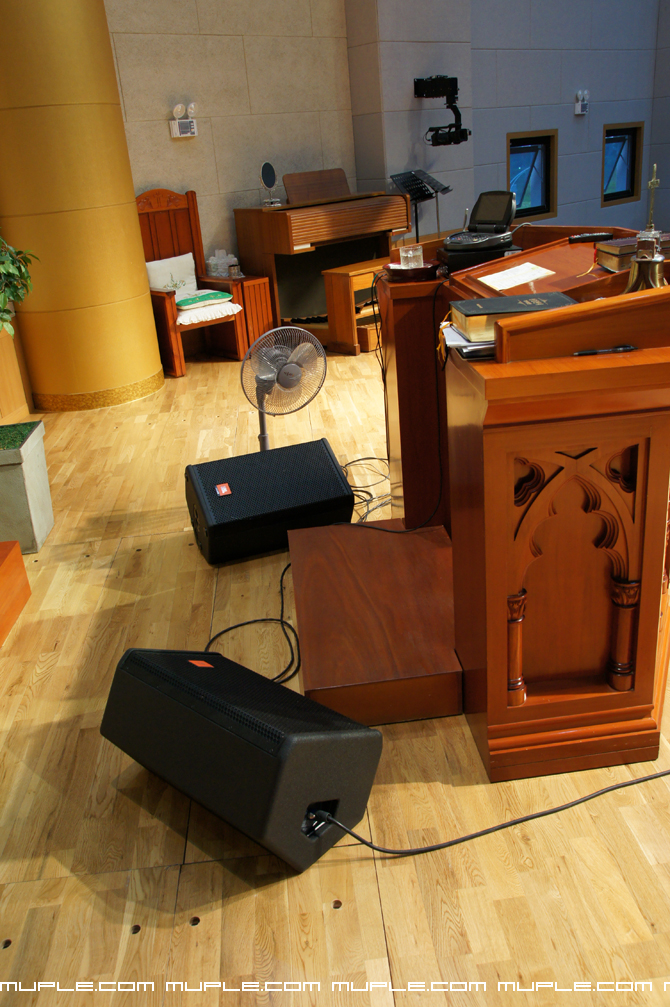

목사님 모니터 스피커로 사용된 JBL사의 MRX512M 제품입니다.
찬양단 모니터로는 Yorkvill사의 YX12 모니터 4통을 사용하였습니다.

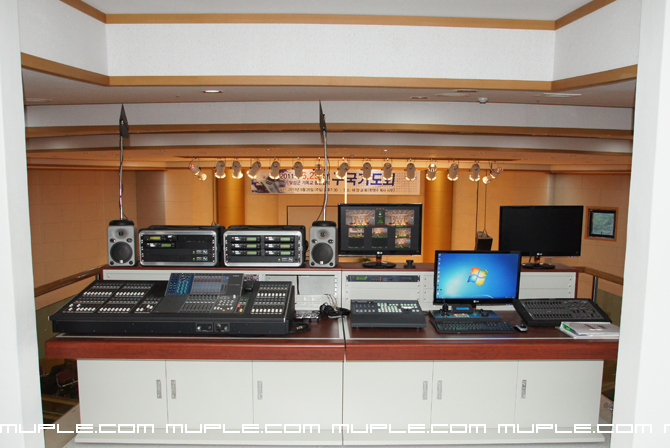

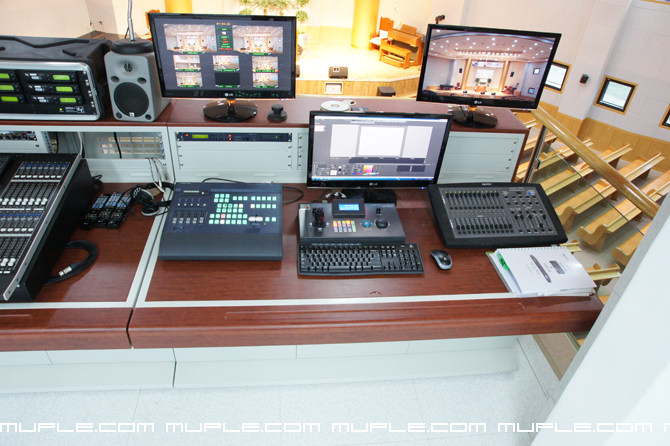

[방송실]

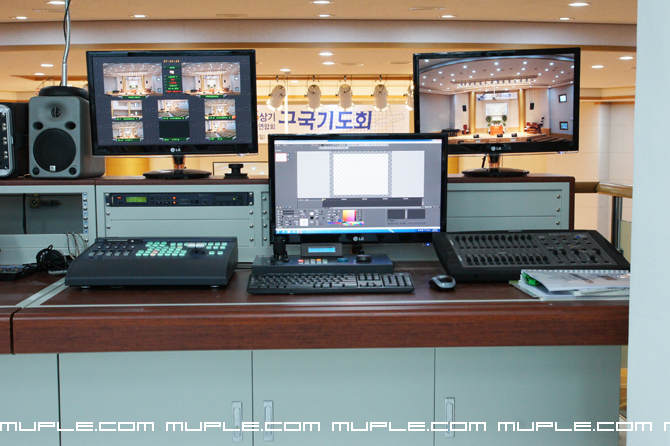

음향 디지털 믹싱 콘솔과 HD영상시스템으로 구성된 방송실의 모습입니다.
[디지털 콘솔]

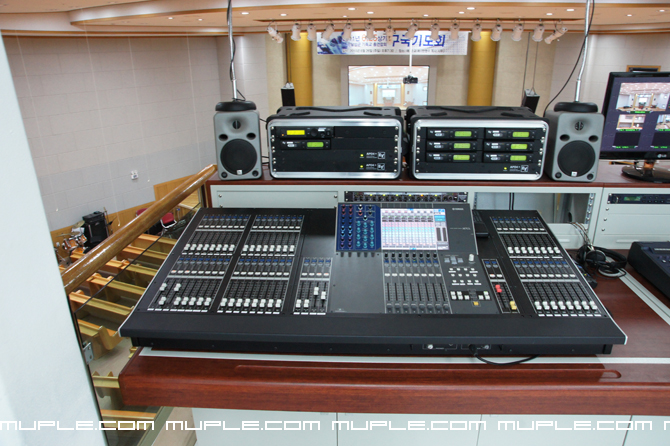

메인 음향콘솔로는 YAMAHA사의 M7CL-48을 사용하였습니다.
무선마이크 시스템으로 EV사의 RE2 제품을 선택하였습니다. ev 410 헤드를 사용한 자연스러운 음질과 더블어
뛰어난 가격대 성능비가 뛰어난 제품입니다.

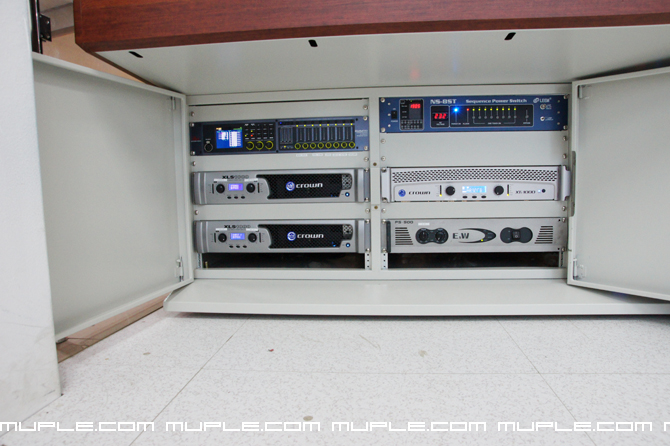

[메인프로세서,파워엠프]

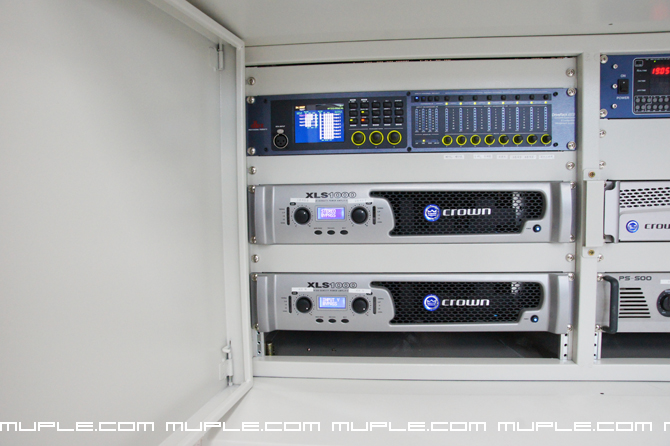

메인프로세서로는 DBX사의 DRIVERACK4800을 사용하였습니다.
M7CL과 AES/EBU 디지털 신호로 직접 연결하여 신호 손실 없는 안정된 음질을 구현 하였습니다.
4인8아웃 제품으로 각 자모실도 컨트롤이 가능하도록 존컨트롤러로 연결하였습니다.
서브와 자모실 스피커에 CROWN사의 XLS1000 제품을 사용하였습니다.

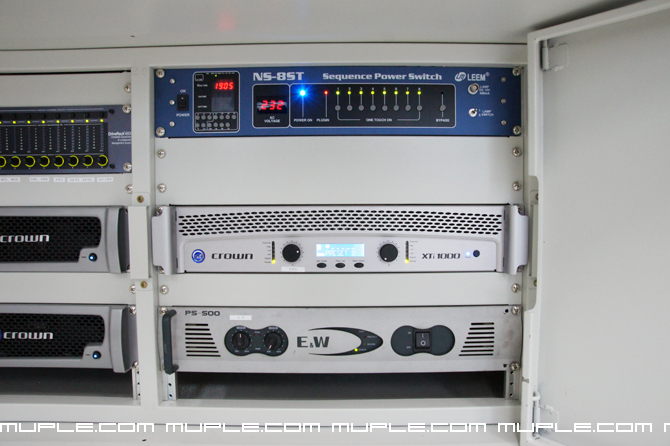

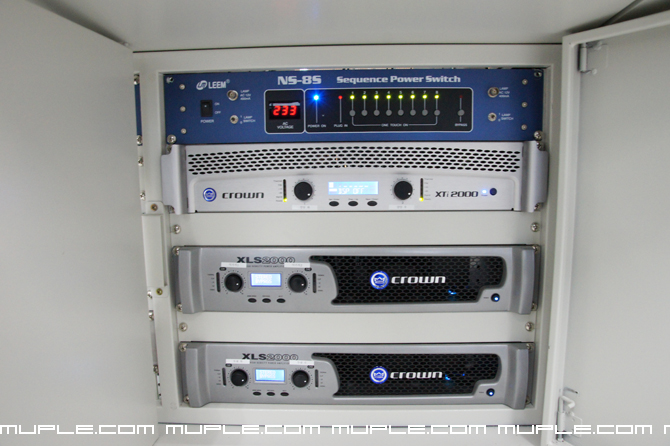

순차전원공급기로 LEEM사의 NS8ST 제품을 사용하였습니다.
음향 시스템의 on/off 를 일주일 단위로 예약할 수 있어서 새벽예배시 처럼 간단히 음향 시스템을 사용할때
방송실에 사람이 없더라도 진행이 가능하도록 하였습니다.
프론트스피커에는 XTI-1000 제품을 사용하였고 로비용 스피커에 기존제품인 PS-800 제품을 사용했습니다.
찬양단 스피커에 CROWN사의 XLS1000 제품을 목사님 모니터 스피커에는 동사의 XTI2000제품을 사용하였습니다.

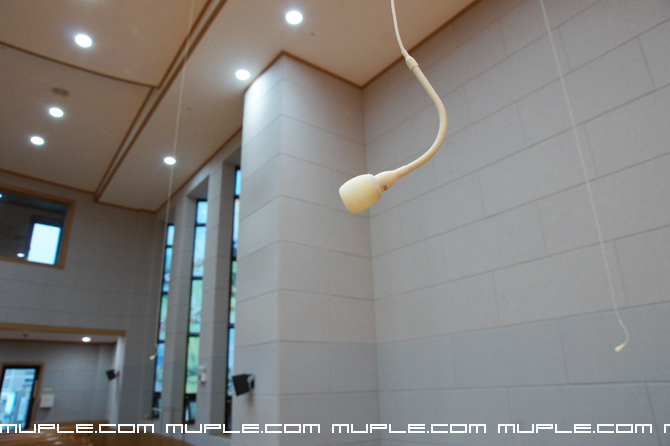

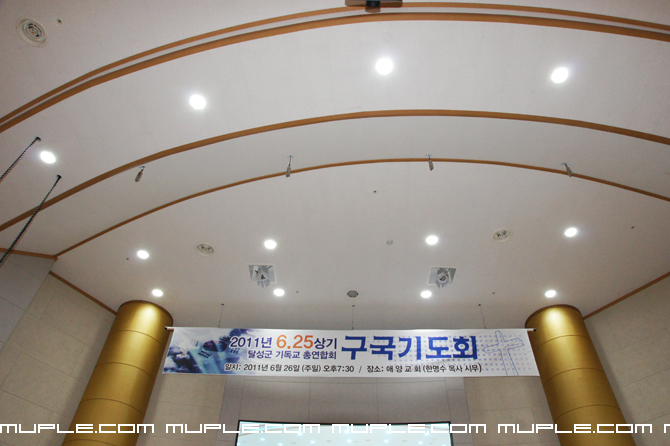

[성가대 마이크]
성가대 마이크로는 SHURE사의 MX202 제품 4개를 사용하였습니다. 구즈넥타입이라 각도조절이 용이한 제품입니다.

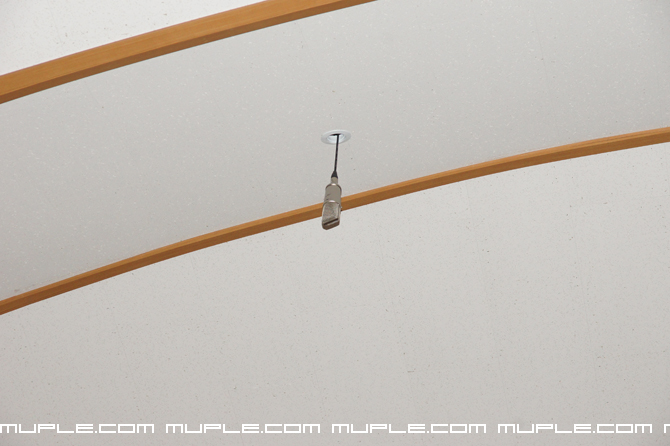

무대용 엘리베이션 마이크로 APEX사의 415 4EA 를 설치 하였습니다.

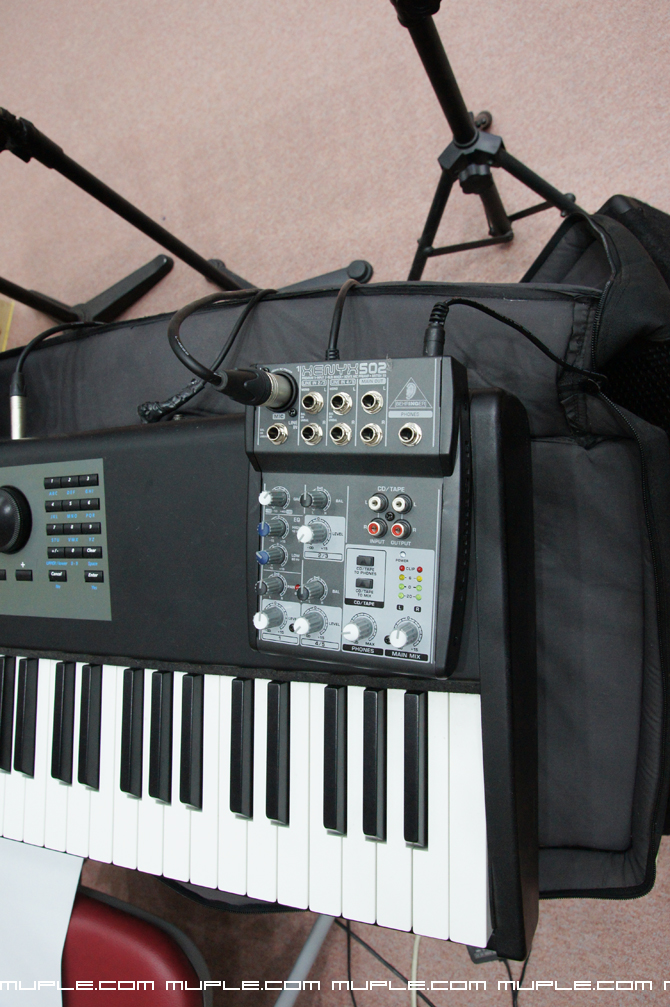

악기용 모니터시스템으로 소형믹서를 사용하여 헤드폰이나 이어폰으로 모니터링 하도록 하였습니다.

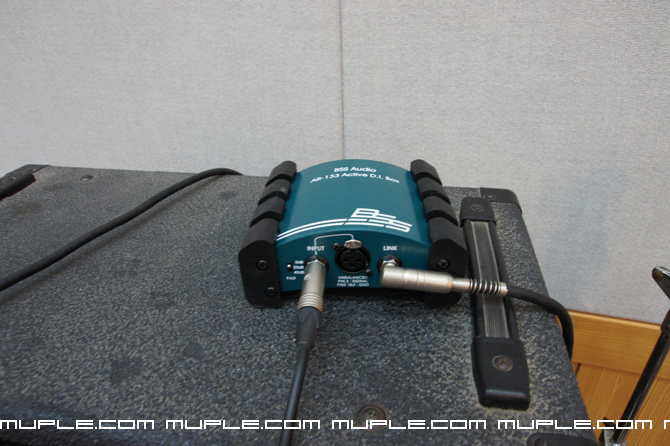

키보드와 베이스기타에 BSS AR133 제품을 사용하였습니다.

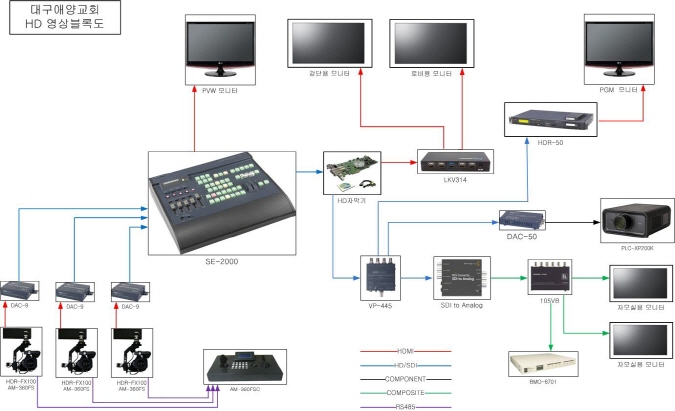

[영상시스템]
영상시스템은 전체적으로 HD시스템으로 구성하여 화질을 구현하였습니다.
스크린은 모컴사의 액자형 고휘도 스크린을 사용하였습니다.

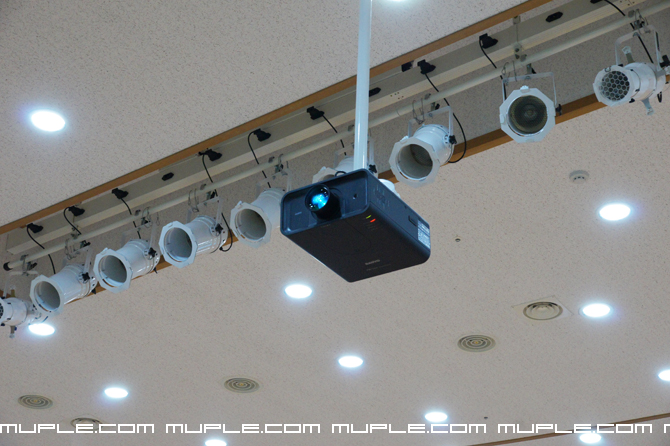

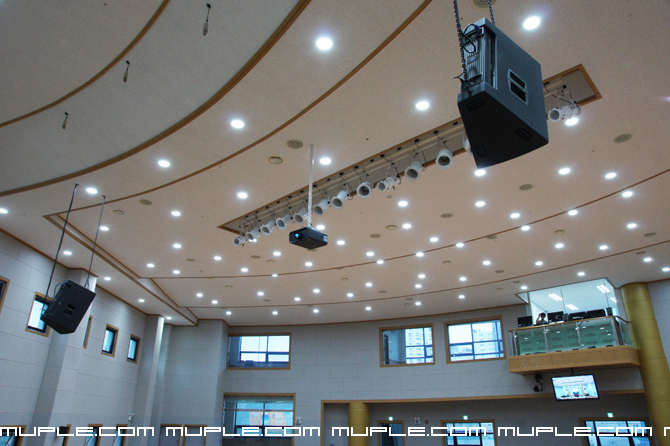

프로젝터로는 SANYO사의 7,000안시 제품인 PLC-XP200K를 사용하였습니다.
HD 해상도의 제품은 아니지만 높은 밝기의 HD프로젝터가 아직 가격이 높은 상태이기 때문에
대공간에 충분한 밝기의 제품으로 HD 신호를 입력하여 사용할 경우 중계시 충분히 높은 화질을 보여주기 때문에
가격대성능상으로 좋은 선택이 될 것입니다.
[카메라, 팬틸트시스템]

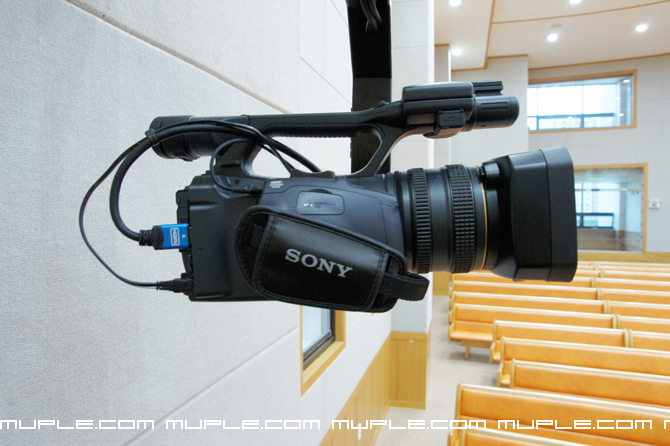

카메라로는 SONY사의 HDR-FX1000 제품 3대를 사용하였습니다.

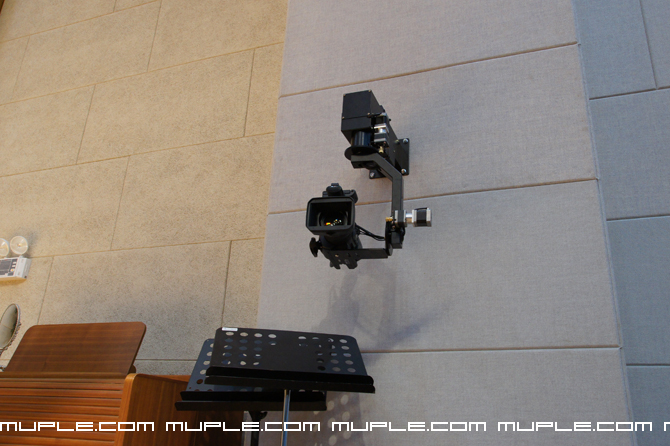

팬틸트드라이버로는 SOLOMON사의 AM-360FS제품을 사용하였습니다.
HD화질로 보내기 위하여 카메라쪽에 HDMI-TO HD/SDI 컨버터인 DATAVEDIO사의 DAC-9 를 사용하였습니다.

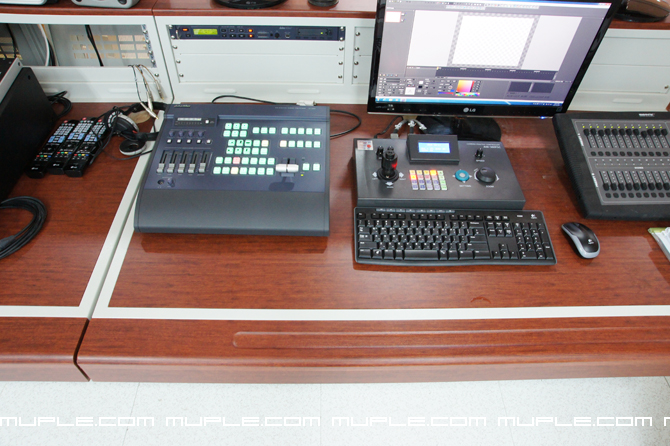

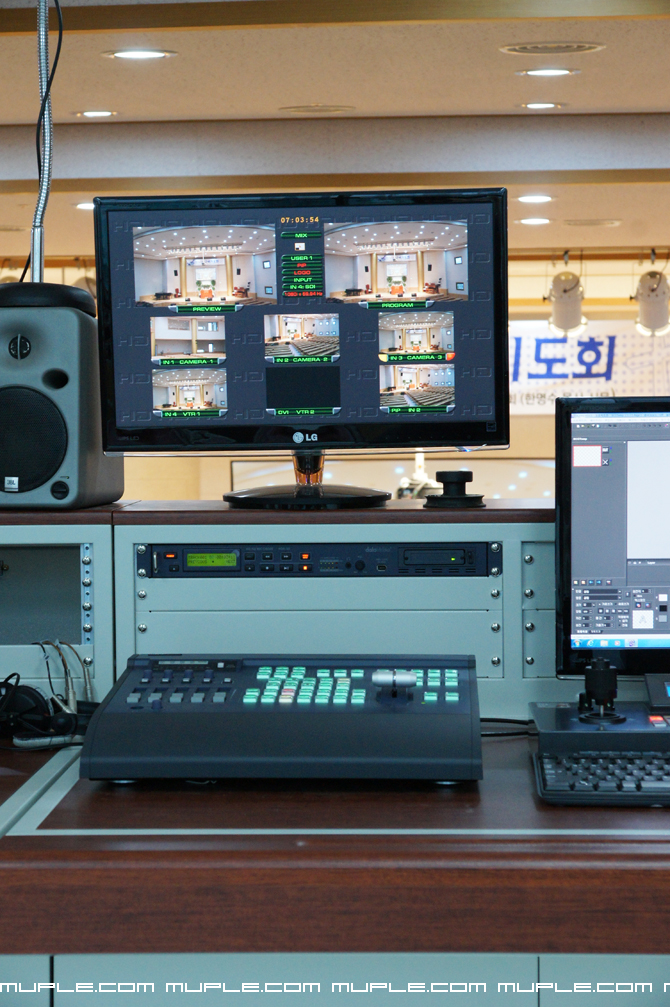

메인 비디오믹서로 5CH HD화질을 구현하는 DATAVIDEO사의 SE2000 제품을 사용하였습니다.
팬틸트 컨트롤러로는 SOLOMON사의 AM-360FSC제품을 사용하였습니다.
LCD모니터는 모두 LG사의 HD23인치 모니터를 사용하였습니다.
레코딩 하드레코더로 DATAVIDEO사의 HDR-50제품을 사용하였습니다.
외장 하드케이스 처럼 생긴 SATA 하드디스크 케이스를 삽입하여 녹화하고 이 케이스를 PC에 직접 연결하여 데이터를
전송할수 있는 제품으로 간편하게 HD 영상을 녹화 편집 할수 있는 제품 입니다.
HD 자막기는 BON 사의 HD Premoere I-B 제품을 사용하였습니다.
오로라 자막기로 많이 알려진 회사입니다.

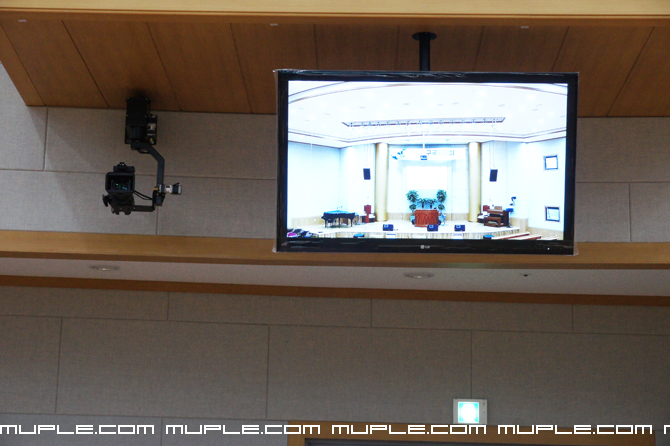

목사님 모니터용 LCD TV입니다. HDMI로 직접 연결하여 화질 열화 없는 HD 화질을 볼수 있습니다.
담임목사님과 음향,영상담당자 그리고 건축 관계자들이
건축단계에서 부터 인테리어까지 오랜기간 저희 기술진과
충분히 논의 하고 협의 하고 수정하는 과정이 있었기에
음향,영상 모든면에서 만족도가 높은 결과가 나올 수 있었습니다.
교회 건축에서 항상 마지막 공정이 되는 음향,영상시스템이어서
전문가의 조언 없이 진행되어 구조적 문제점을 해결 하지 못하고
진행되는 경우가 생기곤 하는데 안타까울 때가 많습니다.
조금만 더 일찍 뮤플을 만나시면 훨씬 좋은 일이 생깁니다. ^^
