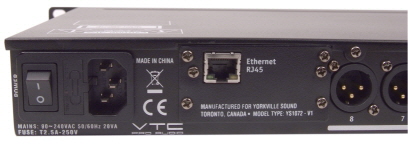

리어패널을 살펴보겠습니다.

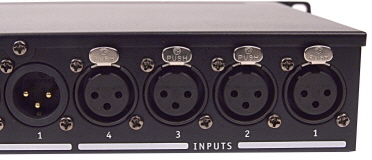

우측으로 4CH의 XLR 입력단자가 위치해 있습니다.

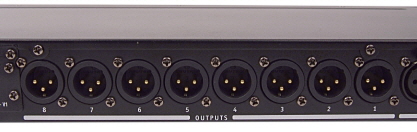

그리고 8CH의 XLR 아웃단자가 위치해 있습니다.

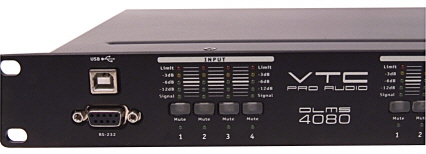

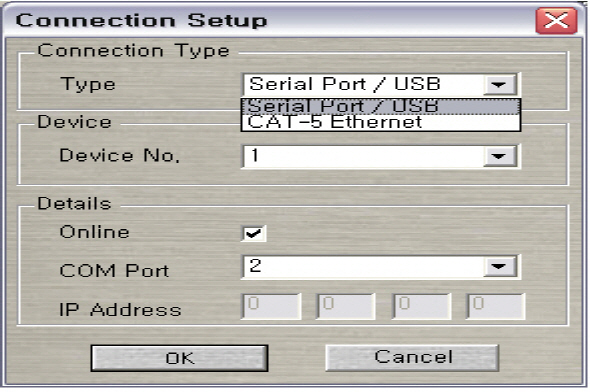

220V의 AC코드로 전원이 공급되어지고 USB,RS232단자와 함께 이더넷 랜선으로도 컴퓨터와 연결이 가능토록 되어 있습니다.

DLMS4080모델은 VTC 라인어레이에 최적화된 세팅값을 제공하고 있습니다. 1,2번 프리셋에 그값이 저장이 되어있습니다.

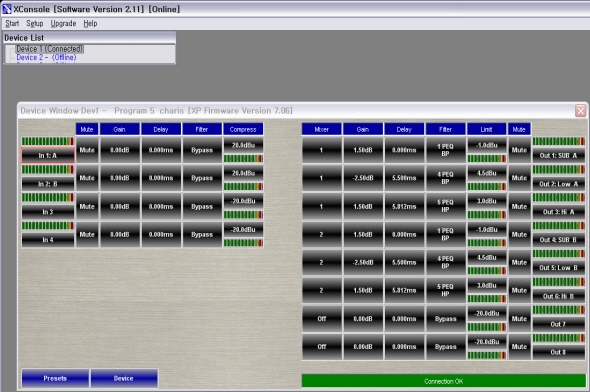

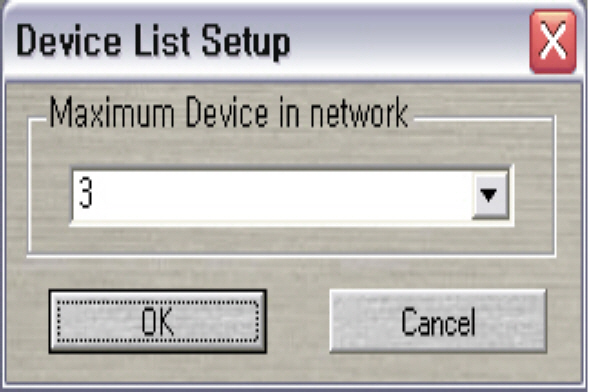

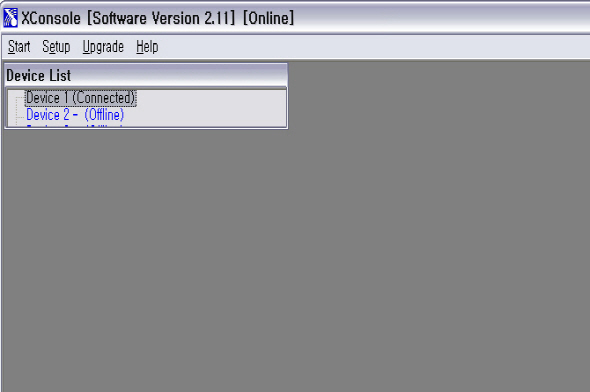

컴퓨터와 연동이 되는 프로그램을 제공하여 더욱 섬세한 조정이 가능합니다.

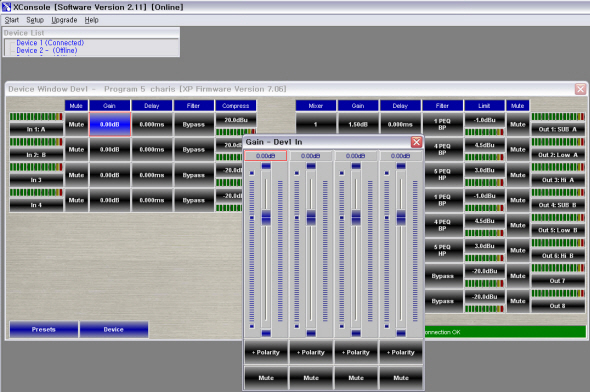

인풋게인창 입니다. 4입력이라 이 메뉴에서 믹스가 가능합니다.

예를 들어 방송실과 찬양단 콘솔이 따로 되어 있는 경우 디지털 프로세서 4입력에 넣어 믹스를 하면

효율적인 관리를 해줄수가 있게 됩니다.

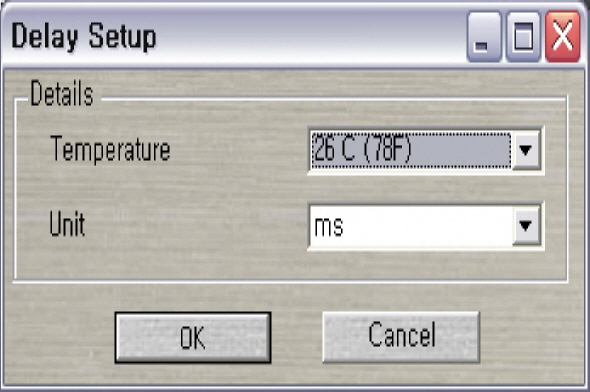

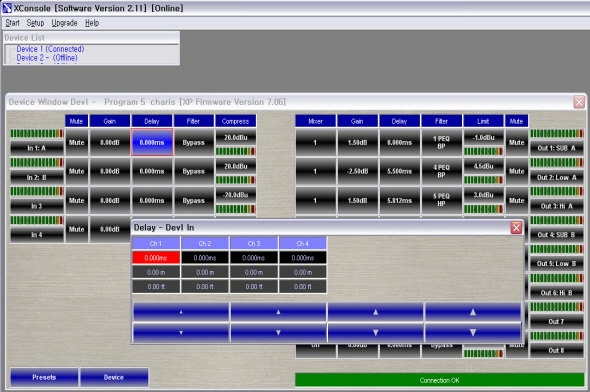

인풋쪽 딜레이를 조정하는 메뉴입니다.

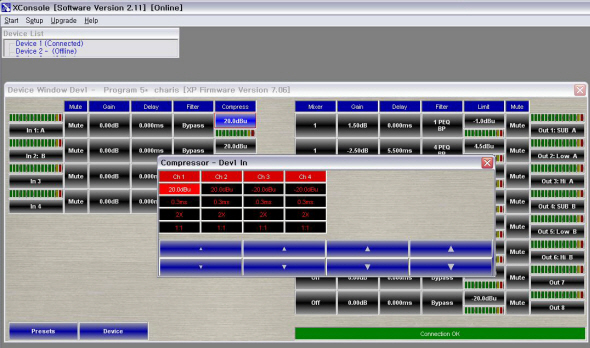

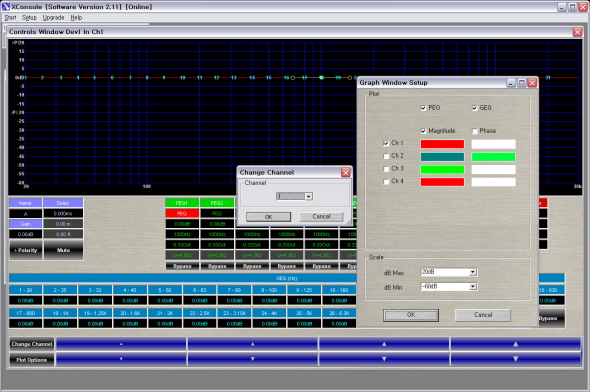

인풋쪽에 전체적인 컴프레서를 조정할수 있는 메뉴입니다.

이제 아웃풋쪽을 살펴보겠습니다.

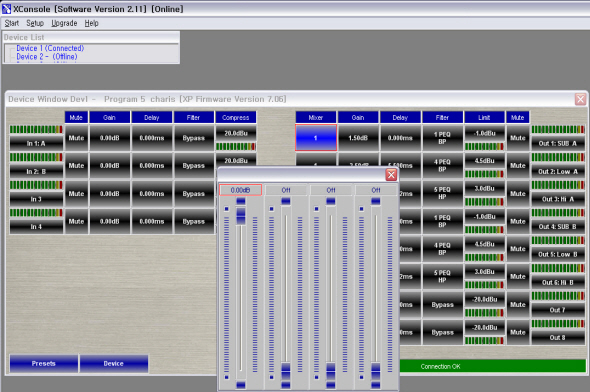

아웃풋 믹서입니다. 4입력 값중에서 루팅을 해주시면 됩니다.

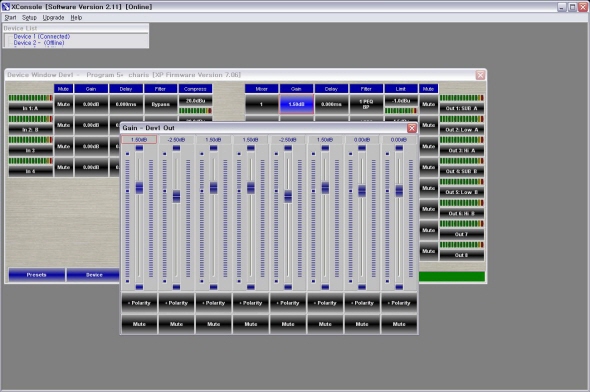

아웃풋 게인값을 조정하는 메뉴입니다.

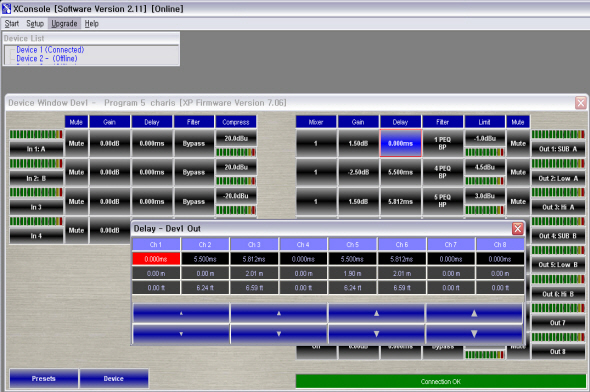

아웃풋 딜레이 조정 메뉴 입니다.

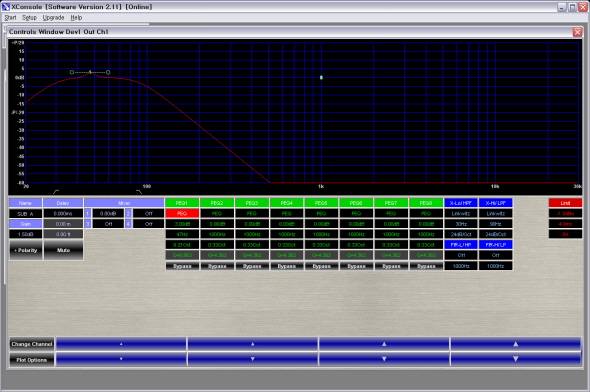

아웃풋 전체적인 파라미터 조절 메뉴입니다. 아웃풋엔 8밴드 파라메트릭 이퀄라이저를

사용할수 있습니다. 게인,딜레이,크로스오버필터와 리미터가 내장되어 있습니다.

기본적인 메뉴는 인풋과 다르지 않습니다.

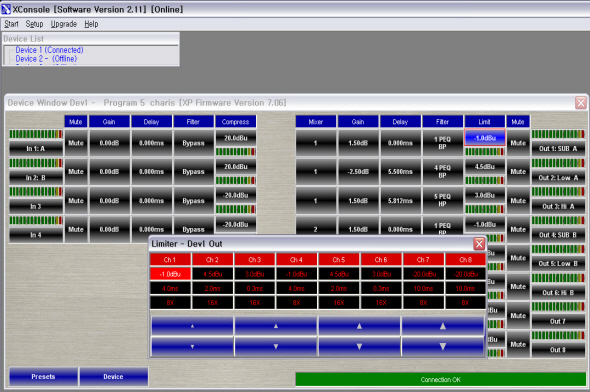

아웃풋 리미터 조절 메뉴입니다.

이상으로 VTC DLMS4080 디지털 스피커 프로세서에 대해서 알아보았습니다.

VTC와 YORKVILL 스피커 이외에 다른 스피커에 사용해도 훌륭한 소리를 들려 드릴것입니다.

The DLMS4080 is a self-contained, fully user programmable, Digital Loudspeaker Management System capable of handling full control of the Elevation Series or any other loudspeaker system. The four Inputs and eight outputs of the DLMS4080 can be routed in multiple configurations to meet any system requirement. Full system setup and configuration can be done in real time from the front panel or with the intuitive PC based graphic user interface (GUI) software via the on-board RS232, Ethernet or USB port when more complex system control is required.
Loaded with functions like eight Pre EQ (PEQ) and a 31-Band Global EQ (GEQ) per channel, Input and Output Delays, Input and Output Crossovers, Input Compressors, Output Limiters, Level adjustable Mixers, the DLMS4080 is suitable for a wide variety of applications. Precise frequency control is achieved down to a 1Hz resolution for the most critical and precise of mixes.
Multiple system setups can be stored in 32 onboard memory locations and the DLMS4080 has an onboard lockout for full system security when used in installation applications.
With the powerful performance at its price point, the DLMS4080 makes itself indispensable among Sound Engineers and Contractors. Designed to fit in small/medium size venues, it is perfect for high sound quality expectations with a limited budget.

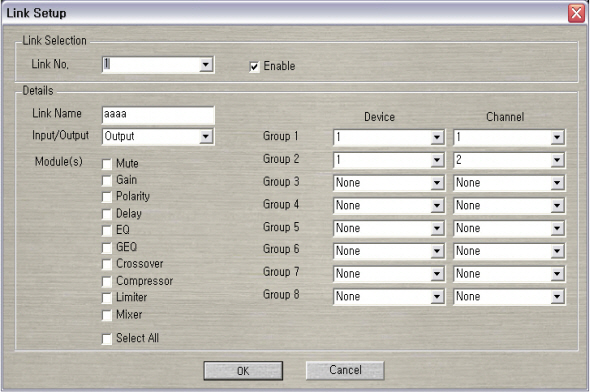

For even greater control over the DLMS4080, Ethernet, USB and RS-232 outputs are included for digital connectivity to any laptop or desktop PC computer utilizing the free-to-download XConsole software. XConsole is a powerful software system based on C# and XML technologies. The XML files can be viewed directly as desired. It not only allows the user to control and monitor all processors in the network, it also provides an intuitive way for the construction of a custom configuration user interface. The user can layout buttons, faders and meters anywhere onscreen according to personal preference. Linking editable parameters is another indispensable feature. For example, a single fader can be created to control multiple channels of EQ levels at the same time.

Features: Four XLR inputs and eight XLR outputs can be linked and configured together in any fashion

• Top sound quality in it class
• 8 PreEQ and a 31 band Global EQ
• Input and Output Crossovers with Bessel, Linkwitz-Reilly and Butterworth slopes
• Input Compressors and Output Limiters
• Precise frequency control is achieved down to a 1Hz resolution
• PC based graphic user interface (GUI) software for onscreen editing of all parameters
